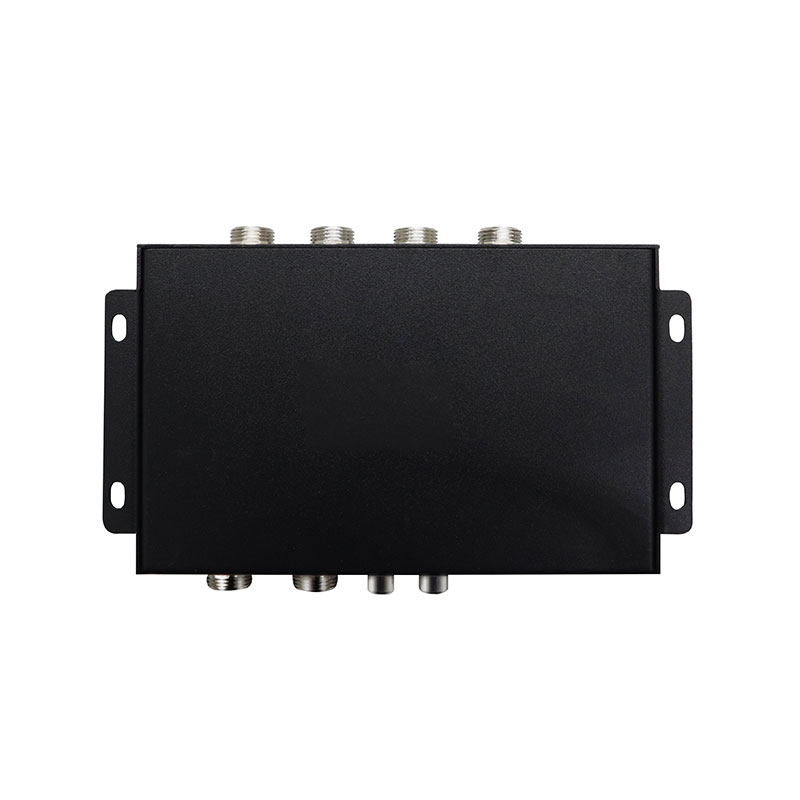

กล่องควบคุมวิดีโอยานพาหนะ 4CH สำหรับการแสดงผลหลายกล้องและการสลับกล้อง

แทนที่จะเชื่อมต่อกล้องหลายตัวเข้ากับอุปกรณ์ควบคุมแยกกันโดยตรง ตัวควบคุมจะมีอินพุตกล้อง 4 ตัวในยูนิตขนาดกะทัดรัดตัวเดียว ช่วยให้สามารถเลือกและแสดงมุมมองกล้องที่แตกต่างกันผ่านจอภาพของยานพาหนะได้ ระบบรองรับกล้องติดรถยนต์ CVBS สี่ตัวและสามารถแบ่งหรือสลับการแสดงผลวิดีโอโดยอัตโนมัติตามโหมดการทำงานที่เลือก กล้องแต่ละตัวสามารถสั่งงานแยกกันได้ ในขณะที่ระบบสามารถแสดงกล้องที่เกี่ยวข้องแบบเต็มหน้าจอโดยอัตโนมัติเมื่อมีการเปิดใช้งานสัญญาณทริกเกอร์  แต่ละช่องรองรับการตั้งค่ากระจกเงาแยกกัน / ภาพปกติ ทำให้ระบบเหมาะสมกับตำแหน่งการติดตั้งกล้องที่แตกต่างกัน หลังจากที่สัญญาณทริกเกอร์ถูกยกเลิก ระบบสามารถหน่วงเวลาการส่งคืนรูปภาพได้ประมาณ 2 วินาทีก่อนที่จะกลับสู่สถานะการแสดงผลก่อนหน้า ทำให้ผลิตภัณฑ์เหมาะสำหรับการสลับกล้องติดรถยนต์ ระบบกล้องมองหลัง การตรวจสอบด้วยกล้องหลายตัว และระบบวิดีโอในรถยนต์เพื่อการพาณิชย์

คุณสมบัติผลิตภัณฑ์

1. อินพุตกล้องหลายตัว 4CH

คอนโทรลเลอร์รองรับอินพุตกล้อง CVBS สี่ช่อง ทำให้สามารถรวมกล้องติดรถยนต์หลายตัวไว้ในระบบตรวจสอบวิดีโอเดียว

สามารถเชื่อมต่อกับ:

• กล้องหน้า
• กล้องมองหลัง
• กล้องด้านซ้าย
• กล้องมองข้างขวา

ทำให้เหมาะสำหรับระบบตรวจสอบยานพาหนะด้วยกล้อง 4 ตัว

2. การสลับกล้องอัตโนมัติ

เมื่อเปิดใช้งานสัญญาณทริกเกอร์ กล้องที่เกี่ยวข้องจะสลับเป็นการแสดงผลแบบเต็มหน้าจอได้โดยอัตโนมัติ

ฟังก์ชันนี้มีประโยชน์สำหรับแอปพลิเคชันเช่น:

• การเปิดใช้งานกล้องถอยหลัง
• การตรวจสอบสัญญาณไฟเลี้ยว
• การเปิดใช้งานกล้องด้านข้าง
• การตรวจสอบประตูหรือยานพาหนะพิเศษ

3. การควบคุมทริกเกอร์ส่วนบุคคล

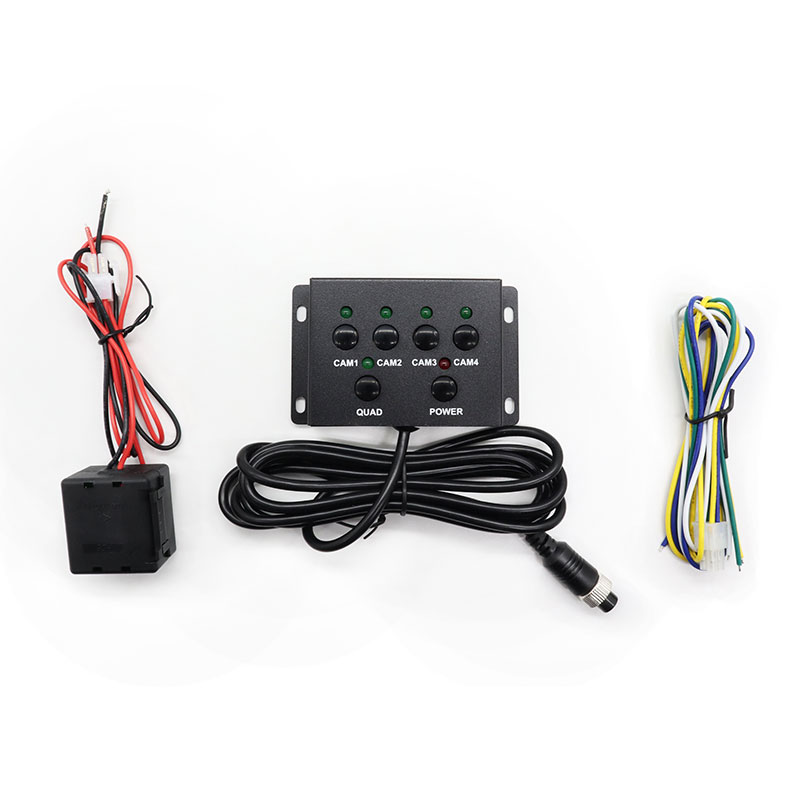

กล้องแต่ละตัวสามารถเปิดใช้งานแยกกันได้ ผู้ใช้สามารถเลือกช่องสัญญาณกล้องใดก็ได้จากสี่ช่องผ่านสายทริกเกอร์หรือการทำงานด้วยตนเอง ทำให้สามารถควบคุมการกำหนดค่ายานพาหนะต่างๆ ได้อย่างยืดหยุ่น

4. ลำดับความสำคัญของกล้องที่กำหนดค่าได้

ระบบรองรับการตั้งค่าลำดับความสำคัญของการแสดงผลสำหรับ: CAM1 / CAM2 / CAM3 / CAM4 ซึ่งช่วยให้ผู้ติดตั้งสามารถกำหนดได้ว่ากล้องใดควรมีความสำคัญเมื่อได้รับสัญญาณทริกเกอร์หลายรายการ

5. ตัวเลือกตัวเชื่อมต่อวิดีโอหลายตัว

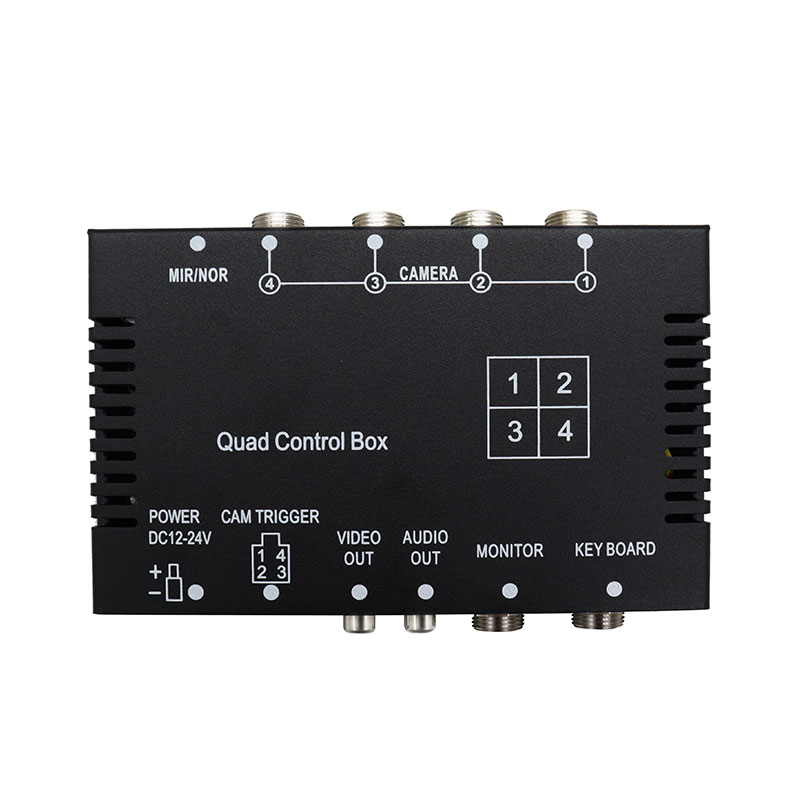

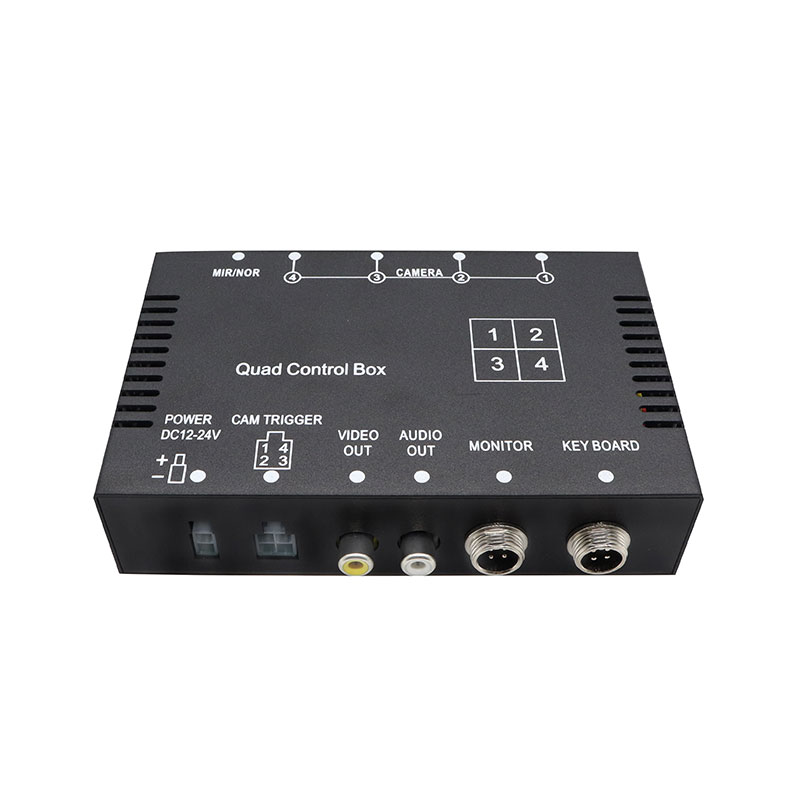

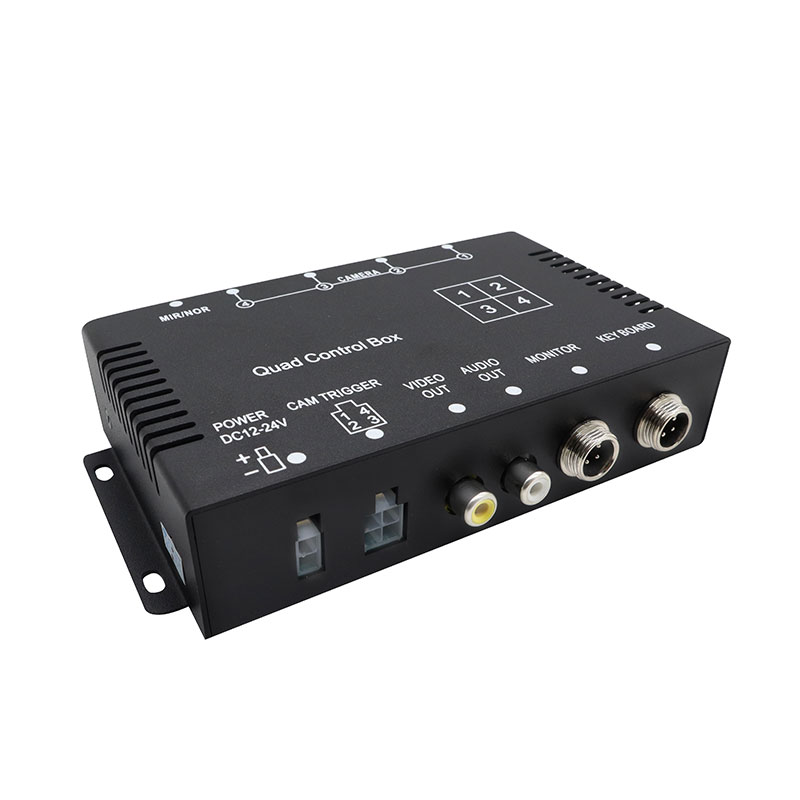

เอาต์พุตวิดีโอสามารถใช้ได้ผ่าน: ขั้วต่อการบิน RCA / 4P ซึ่งให้ความยืดหยุ่นในการบูรณาการกับระบบตรวจสอบยานพาหนะและระบบสายไฟกล้องต่างๆ

พารามิเตอร์ผลิตภัณฑ์

ประเภทสินค้า: กล่องควบคุมวิดีโอยานพาหนะ D1 4CH

อินพุตกล้อง: 4CH ซีวีบีเอส

การเลือกกล้อง: ทริกเกอร์ส่วนบุคคล / การเลือกด้วยตนเอง

แสดง: การสลับอัตโนมัติแบบเต็มหน้าจอ

ลำดับความสำคัญของการแสดงผล: CAM1 / CAM2 / CAM3 / CAM4

การตั้งค่าภาพ: ปกติ / กระจกเงา

ฟังก์ชั่นทริกเกอร์: ทริกเกอร์กล้องส่วนบุคคล

ความล่าช้าในการส่งคืนทริกเกอร์: ประมาณ 2 วินาที

รูปแบบวิดีโอ: ระบบ PAL/NTSC

เสียง: รองรับเอาต์พุตเสียง

กำลังขับ: 12V สำหรับกล้องและ LCD

แรงดันใช้งาน: 9V–32V

การป้องกัน: การป้องกันไฟฟ้าแรงสูง / แรงดันต่ำ / โอเวอร์โหลด

ขั้วต่อสัญญาณวิดีโอขาออก: อาร์ซีเอ / 4P การบิน

มิติ: 155 × 87 × 32มม

สถานการณ์การใช้งาน

1. ระบบกล้องรถบรรทุก

ตัวควบคุมสามารถเชื่อมต่อกล้องหลายตัวเข้ากับระบบกล้องรถบรรทุก รวมถึงกล้องด้านหน้า ด้านหลัง และด้านข้าง

2. การตรวจสอบยานพาหนะเพื่อการพาณิชย์

เหมาะสำหรับระบบตรวจสอบวิดีโอของยานพาหนะเพื่อการพาณิชย์ที่จำเป็นต้องเชื่อมต่อกล้องหลายตัวเข้ากับจอแสดงผลของรถยนต์คันเดียว

แอปพลิเคชันอาจรวมถึง:

• รถบรรทุกส่งของ
• ยานพาหนะโลจิสติกส์
• รถบริการ
• ยานพาหนะสาธารณูปโภค
• รถตู้เพื่อการพาณิชย์
• ระบบกล้องรถบัส

ตัวควบคุมวิดีโอ 4CH สามารถรวมเข้ากับระบบกล้องบัสสำหรับการตรวจสอบด้านหน้า ด้านหลัง และด้านข้าง

3. ยานพาหนะก่อสร้าง

เหมาะสำหรับงานก่อสร้างและยานพาหนะพิเศษที่ต้องการมุมมองกล้องหลายตัวรอบๆ ตัวรถ

ตัวอย่างได้แก่:

• รถบรรทุก
• รถโม่ผสมคอนกรีต
• รถขุด
• รถตักล้อยาง
• ยานพาหนะวัตถุประสงค์พิเศษ
• ระบบกล้องมองหลัง

ตัวควบคุมสามารถใช้เป็นตัวควบคุมกล้องสำรองเพื่อแสดงกล้องด้านหลังโดยอัตโนมัติเมื่อเปิดใช้งานทริกเกอร์ถอยหลัง

4. ระบบตรวจสอบกล้องหลายตัว

สำหรับรถยนต์ที่ต้องการมุมมองหลายมุม ตัวควบคุมวิดีโอแบบหลายกล้องจะให้การสลับกล้องแบบรวมศูนย์และการจัดการการแสดงผล

การกำหนดค่ากล้องติดรถยนต์ทั่วไป

ระบบยานพาหนะกล้องทั่วไป 4 แบบ:

• CAM1 → กล้องมองหน้า
• CAM2 → กล้องมองหลัง / กล้องสำรอง
• CAM3 → กล้องมองด้านซ้าย
• CAM4 → กล้องมองด้านขวา

ควบคุม:

การเลือกลวดทริกเกอร์ / ด้วยตนเอง

แสดง: การสลับแบบเต็มหน้าจออัตโนมัติ

ภาพ: ปกติ/กระจกเลือกได้

วิดีโอ: ซีวีบีเอส

พลัง: 9–32V

คำถามที่พบบ่อย

คำถามที่ 1: กล่องควบคุมวิดีโอนี้สามารถรองรับกล้องได้กี่ตัว?

คอนโทรลเลอร์รองรับอินพุตกล้อง CVBS 4 ช่อง

คำถามที่ 2: กล้องแต่ละตัวสามารถสั่งงานแยกกันได้หรือไม่

ใช่. กล้องแต่ละตัวสามารถสั่งงานแยกกันได้ผ่านสายทริกเกอร์

Q3: กล้องสามารถแสดงแบบเต็มหน้าจอได้โดยอัตโนมัติหรือไม่?

ใช่. เมื่อเปิดใช้งานสัญญาณทริกเกอร์ที่เกี่ยวข้อง กล้องที่เลือกจะสลับไปใช้การแสดงผลแบบเต็มหน้าจอได้โดยอัตโนมัติ

คำถามที่ 4: ฉันสามารถเลือกกล้องด้วยตนเองได้หรือไม่

ใช่. สามารถเลือกช่องกล้องใดก็ได้จากสี่ช่องผ่านฟังก์ชันควบคุม

คำถามที่ 5: กล้องแต่ละตัวสามารถใช้การตั้งค่ากระจกที่แตกต่างกันได้หรือไม่?

ใช่. แต่ละช่องรองรับการตั้งค่าภาพปกติหรือภาพสะท้อนอิสระ

คำถามที่ 6: ยานพาหนะใดบ้างที่สามารถใช้คอนโทรลเลอร์นี้ได้

สามารถใช้กับรถบรรทุก รถโดยสาร รถเพื่อการพาณิชย์ ยานพาหนะก่อสร้าง ยานพาหนะพิเศษ และระบบกล้องฟลีท

Q7: รองรับรถยนต์ 24V หรือไม่?

ใช่. แรงดันไฟฟ้าขณะทำงานคือ 9–32V ทำให้เหมาะสำหรับการใช้งานในรถยนต์ทั้ง 12V และ 24V

คำถามที่ 8: คอนโทรลเลอร์รองรับ PAL และ NTSC หรือไม่

ใช่. รองรับทั้งรูปแบบวิดีโอ PAL และ NTSC

คำถามที่ 9: รองรับเสียงหรือไม่?

ใช่. คอนโทรลเลอร์รองรับเอาต์พุตเสียง

คำถามที่ 10: จะเกิดอะไรขึ้นหลังจากทริกเกอร์ถูกยกเลิก

หลังจากที่ทริกเกอร์ถูกยกเลิก ภาพจะอยู่ได้ประมาณ 2 วินาทีก่อนที่จะกลับสู่สถานะการแสดงผลก่อนหน้า
